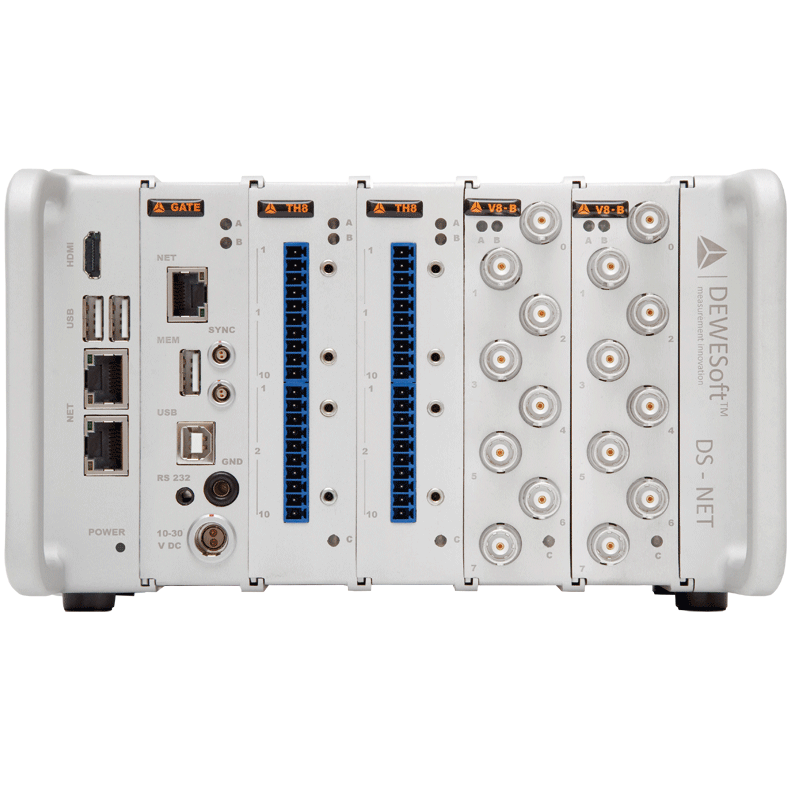

Isolerade precisions-mätmoduler för Ethernet TCP/IP

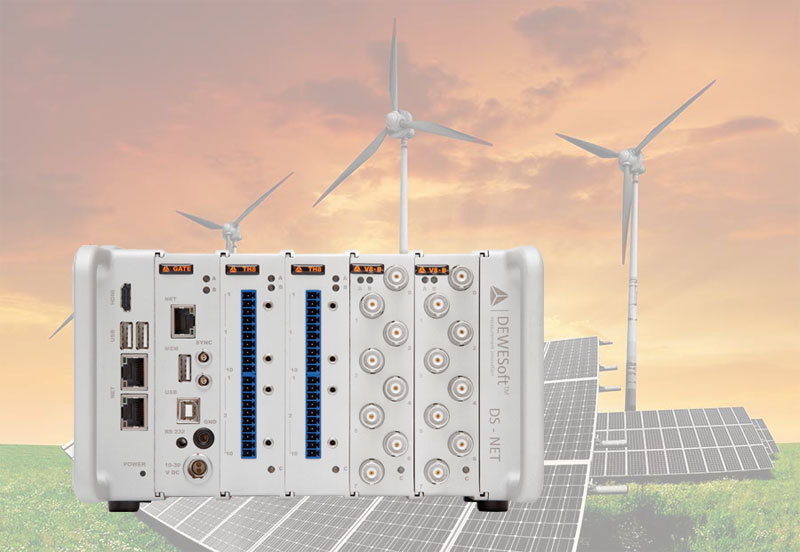

DS NET är ett  innovativt system med distribuerade mät- och styrmoduler för tillämpningar som ställer mycket höga krav på mätprecision, snabbhet och tillförlitlighet. Typiska användningsområden är komponenttest, testceller för motorprovning, processövervakning, batteritest och strukturövervakning (broar, vindkraftverk m.m.)

En hel serie

Systemet består av en hel serie mätmoduler, några med universella ingångar, andra med specialinriktning för exempelvis bryggor, LVDT, frekvensräkning m.m. Modulerna kommunicerar med ett höghastighetsprotokoll via en RS485-buss (54 Mbps) som sedan kopplas mot en koncentratormodul med TCP/IP.

Modulerna är galvaniskt isolerade mellan in- och utgångar, samt även mot matningsspänning. De arbetar inom temperaturområdet -20°C till +50°C och har mycket goda EMC-egenskaper. Det är även möjligt att byta moduler under drift (HotSwap) tack vare att all information om konfigurationen är lagrad i modulens sockel som även har distribuerad strömförsörjning.

Kompakt format

Det kompakta formatet i kombination med den smarta sockeln sparar mycket tid och plats för systembyggaren. Modulerna kan dessutom kommunicera internt med varandra. En inmodul kan skala insamlade data och skicka dessa direkt vidare till exempelvis en analog eller digital utmodul.

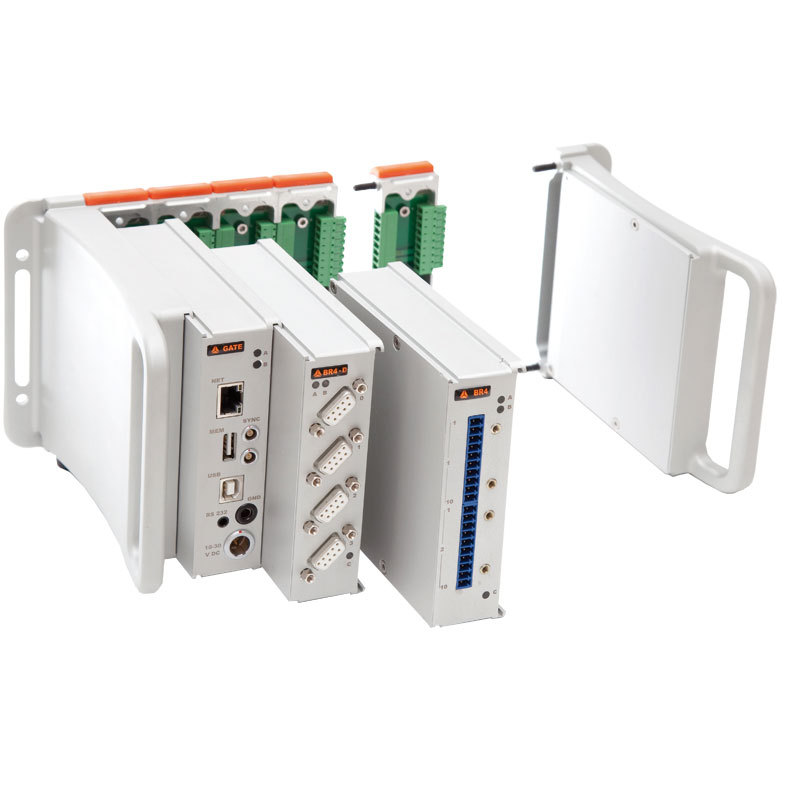

Serien består av sex olika moduler och en gateway för TCP/IP. Modulerna finns i två utföranden, ett för 19" rackmontage och "Black Line", ett konfigurerbart modulsystem, från en, upp till 16 moduler.

DEWESoft

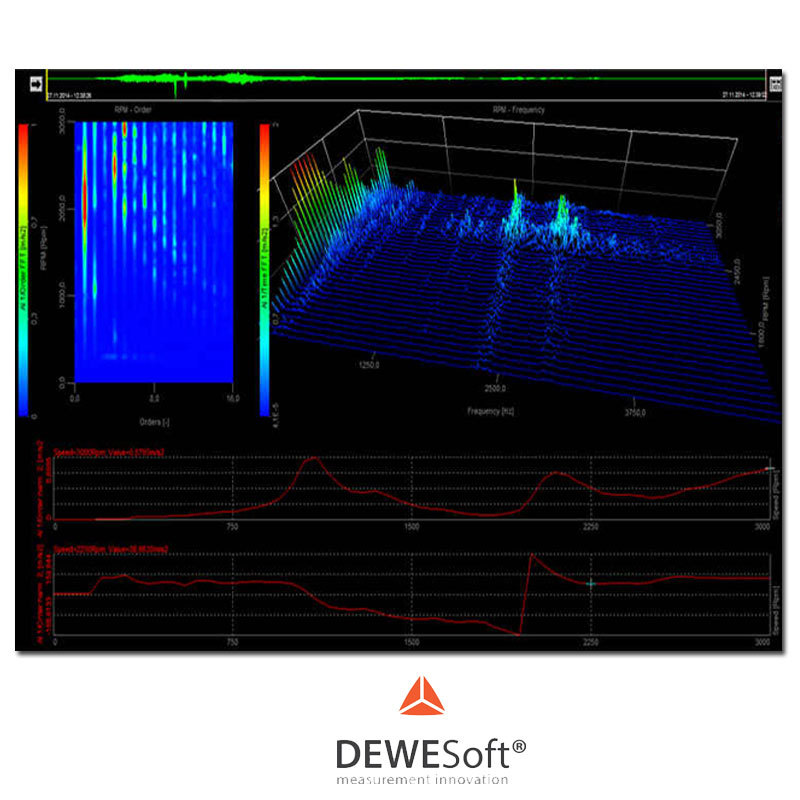

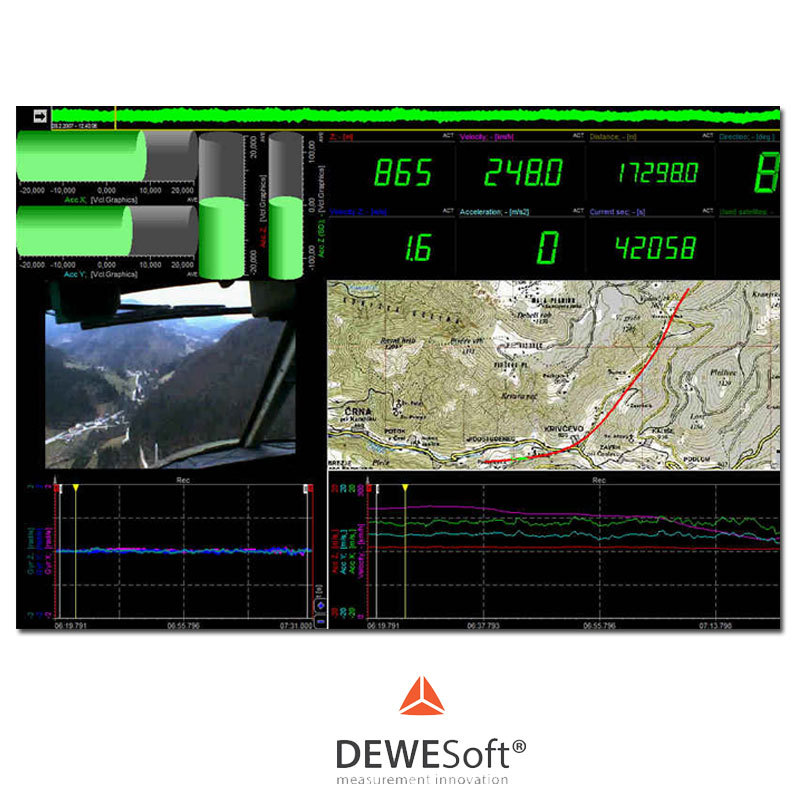

Systemet levereras med DEWESoft SE, marknades mest innovativa mätprogramvara.

Varianter av DS-NET


  • DS-NET-V4-HV
    Högspänningsmodul 1000V ingång / 1,5Kv isolation, 4kV pk, isolerad BNC-kontakt.

  • DS-NET-V4
    Lågspänningsmodul 10V ingång / 1kV isolation, 4kV pk, isolerad BNC-kontakt.

  • DS-NET-TH4
    Universell termoelementmodul med 10V ingång/ 1kV isolation, 4kV pk, isolerad BNC-kontakt.

  • DS-NET-WiFi
    WiFi-modul för DS-NET. Kopplas till WLAN via peer to peer (inga drivrutiner behövs). 50m räckvidd innomhus, 100-200m räckvidd utomhus.

  • DS-NET-BR4
    Fyra isolerade universalingångar 10 kHz för spänning, ström, resistans, temperatur (RTD och TC) och bryggor.

  • DS-NET-TH8
    Specialmodul för termoelement, åtta ingångar, 100 Hz.

  • DS-NET-V8
    Åtta ingångar, 10 kHz för spänning.

  • DS-NET-ACC2
    Två universalingångar 100 kHz för spänning, ström, resistans, Pt100, Pt1000, termoelement, bryggor och IEPE-givare som accelerometrar och mikrofoner.

  • DS-NET-AO4
    Fyra 16-bitars isolerade analoga utgångar, 10 kHz, ±10 V eller 4 - 20 mA

  • DS-NET-DIO8
    Åtta digitala in- och åtta digitala utgångar konfigurerbara som räknare, PWM in/ut, tidmätning, frekvens och status in/ut

  • DS-GATE
    TCP/IP koncentrator för DS NET-moduler.

  • DS-CPU
    Ersätter DS-GATE, vilket gör att systemtet kan arbeta fristående.

  • DS-NET-V4-HV
    4 högspänningsingångar. Inspänningsområde ±1000 Volt, 1,5 kV isolation, 4 kV peak via isolerade banankontakter.

  • DS-NET-TH4
    4-kanalig termoelementmodul. Samplar 1 kS/s, 1,5 kV isolation, 4 kVpeak, integrerad CJC.
