CPAD3-serien - mätmoduler för temperaturer och spänningar

CPAD3-TH8 och CPAD3-V8 är två mätmoduler med hög noggrannhet och hög samplingsfrekvens. Bägge samplar med 100 Hz per ingång, att jämföra med föregångaren CPAD2 med 12 Hz sampling. CPAD3 har åtta 20-bitars A/D-omvandlare per modul och kan anslutas till alla mätsystem med CAN-gränssnitt vilket inkluderar alla mätsystem från Dewetron och Dewesoft.

Ingångar

Modulerna har 350 VDC isolation mellan ingångarna och mot jord/chassi, 50 VDC överspänningsskydd och mycket låg brusnivå. Modulerna kan seriekopplas för att bygga större distribuerade system. Drivspänning 7-40 VDC, 1W.

CPAD3-TH8 kan levereras kontakterade för termoelement J, K, T. Det finns även en variant med universalingångar som täcker J, K, T. R, S, N, E, C, U, B.

EPAD2/CPAD2 - Galvaniskt isolerade moduler

EPAD2/CPAD2 är robusta, galvaniskt isolerade moduler för distribuerad mätning av temperaturer. De kan användas helt separat eller tillsammans med alla övriga mätsystem från Dewetron. EPAD2 kommunicerar via RS485 och CPAD2 via CAN-buss. I övrigt har de samma prestanda.

Teknisk specifikation

  • Samplingshastighet: 12 Hz
  • Bandbredd 6 Hz
  • Robusta Lemo-kontaktdon för maximal driftsäkerhet
  • Optimerat hölje med flera monteringsalternativ
  • Driftstemperatur -30 till +80°C (-40 till +85ºC som option)
  • Effektförbrukning endast 0.2 W per modul
  • CAN-interface (CPAD2)

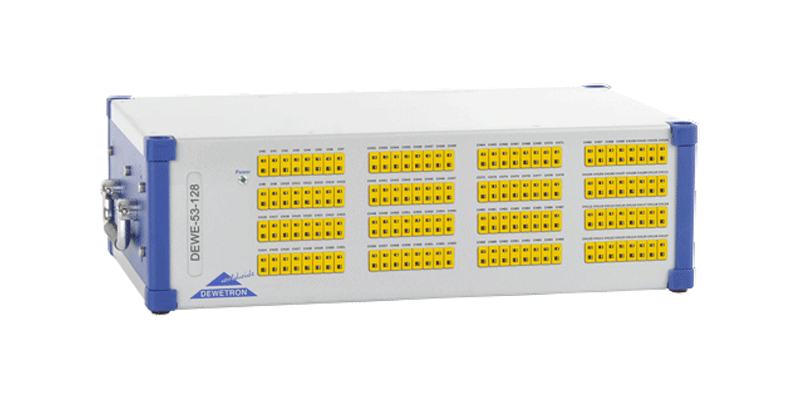

Kompakt temperaturmätsystem

DEWE-53-128 har upp till 128 ingångar för temperaturmätning i en mycket kompakt enhet, alternativt en kombination av temperatur och spänningsingångar.

Dewetron har tagit fram ett kompakt system där man kan få upp till 128 temperatur- eller spänningsingångar i en enhet. Man kan även få kombinationer av ingångar. Kommunikationen med systemet sker med USB eller CAN.

Ingångarna samplas parallellt med 24 bitars upplösning och 12 Hz per ingång, dessutom har ingångarna galvanisk isolation.

Som option kan man få utökat temperaturområde (-40° till +85° C) eller speciella kontaktdon.

Namn Typ Inområde Isolatioin Special
EPAD2/CPAD2-TH8-x 8 termoelement typ: J,K och T Typ J: -210 - 1200°CTyp K: -270 - 1372°CType T: -270 - 400°C 350 VDC Överspänningsskydd 15 VDC
EPAD2/CPAD2-V8 8 isolerade spänningsingångar ±50 V

350 VDC

Överspänningsskydd 350 VDC

EPAD2/CPAD2-RTD8 8 resistans-temperaturingångar RTD: Pt100(385, 3961),Pt200,Pt500,Pt1000,Pt2000 350 VDC Överspänningsskydd 15 VDC
EPAD2/CPAD2-TH8-P 8 isolerade ingångar med externt kontakt-block för termoelement eller RTD ±1,5 V 350 VDC Överspänningsskydd 15 VDC
EPAD2/CPAD2-LA8 8 isolerade strömingångar 0 - 20 mA, ±20 mA, ±30 mA 350 VDC Överströmsskydd 70 mA
